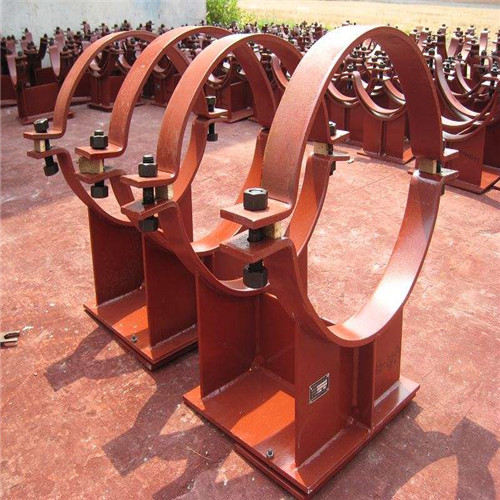

滑动支座按排管方式可分为水平管、垂直管和弯管三种类型。滑座分为三种类型的热管，普通温度管道和冷管的三种滑座，滑座上的管道外径为DN25至nd4000 mm，热温度为0°C至560°C，冷温度为0°C至200°C。，轴向位移为0至400mm，径向位移为0至200mm，载荷范围为0至3350kN。从管中心线到支架底部基板底部的高度设置为设计高度。根据保温层的厚度，分为三个阶段。如果管道未保温，管道中心高度可为H1，如果温度保持，温度不低于400摄氏度，滑动支座管道中心高度可选择H2，温度为400°C至600°C，管道中心高度可选择H3。如果垂直管道中没有保温，则两个支架的中心距可以为H1，如果保持温度，则温度可以选择为400°C或更低，两个支架的中心距可以选择为H2，温度为400°C至600°C，两个支架的中心距可以为H3。滑动支座对于设计，如果设计高度h与产品通用参数表的高度不匹配，则在型号后添加实际设计高度。滑动支座本实用新型采用了保温垫层和冷垫层，滑动支座有效地解决了管道的热损失和冷损失问题，滑动支座从而保证了管道热介质和冷媒体的安全运行。 |
